Spiraalwarmtewisselaar

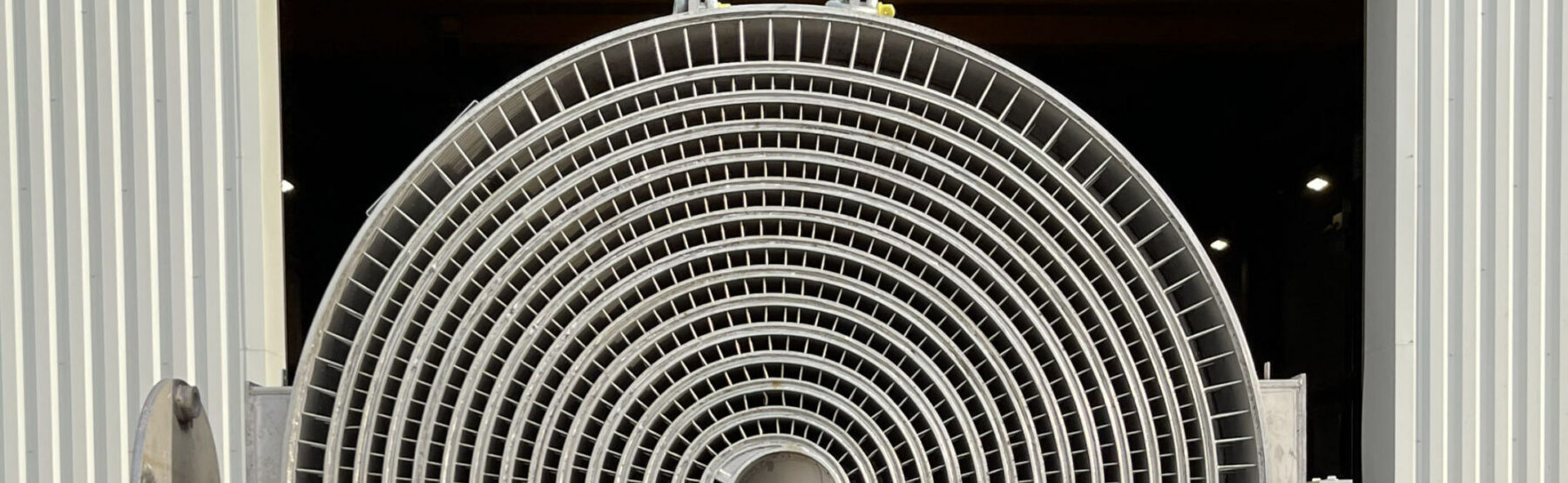

Een spiraalwarmtewisselaar bestaat uit twee lange metalen platen die om een centrale kern zijn gewikkeld, waardoor twee afzonderlijke spiraalvormige stromingskanalen ontstaan. De kanalen worden door gelaste afstandhouders van elkaar gescheiden, zodat de procesmedia volledig van elkaar zijn geïsoleerd; de geometrie maakt een zuivere tegenstroomconfiguratie mogelijk, wat resulteert in een hoge thermische effectiviteit en kleine temperatuurverschillen tussen de warme en koude processtroom.

De spiraalvormige configuratie/stromingspad verhoogt lokaal turbulentie, wat een zelfreinigend effect creëert en de onderhoudsbehoefte vermindert. Tevens is de kans op verstoppingen veel kleiner in de enkelvoudige spiraal dan bij warmtewisselaars met meerdere veel smallere parallelle kanalen.

Spiraalwarmtewisselaars worden vervaardigd uit koolstofstaal, roestvast staal, duplexstaal of nikkellegeringen om bestand te zijn tegen corrosieve media, hoge temperaturen en verhoogde bedrijfsdrukken. Hierdoor zijn spiraalwarmtewisselaars bijzonder geschikt voor toepassingen in de chemische industrie, afvalwaterzuivering, papier- en pulpindustrie, voedingsmiddelenindustrie en energieterugwinningssystemen.
