Partiële condensor
Beschrijving
Luchtig condenseren
In processen waar warmte-energie nodig is om een product in temperatuur te verhogen, is stoom als waterdamp de ideale energie drager. Stoom is eenvoudig voorhanden, ongevaarlijk, milieuvriendelijk, goed te controleren en zorgt voor een uitstekende warmteoverdracht.
Stoom kan met een stoomketel geproduceerd worden maar is vaak ook een bijproduct, zoals bij indampers en allerlei droogprocessen in de suiker- en papier industrie. Hergebruik van deze ‘afvalstromen’ is vanzelfsprekend economisch zeer rendabel en milieutechnisch duurzaam.
“Er zit wel wat lucht in de stoom, maakt dat uit?”
Dat doet het!
Waar pure waterdamp tijdens het gehele verwarmingsproces op dezelfde temperatuur blijft, zal een damp met niet-condenseerbare gassen (zoals lucht) in temperatuur zakken. Interactie tussen de water moleculen en de moleculen in lucht zorgen dat water minder snel zal condenseren. Bijkomend wordt de concentratie van de niet-condenseerbare gassen in de damp gedurende het verwarmingsproces steeds hoger en zal de condensatietemperatuur steeds lager komen te liggen. In plaats van een vaste condensatie temperatuur is er nu sprake van een condensatietraject. De uiteindelijke temperatuur kan tientallen graden lager liggen.

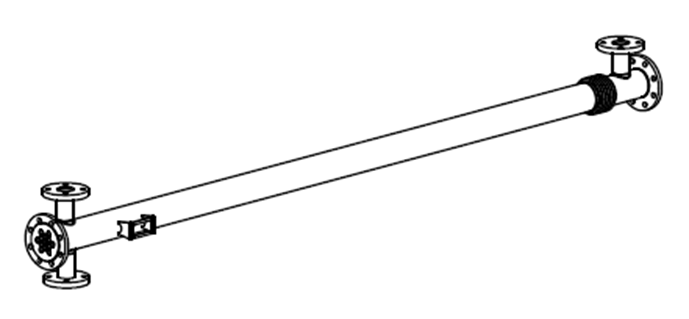

Onderstaande buizenwisselaar is berekend voor een damp met 99,2% H2O / 0,3% O2 en 0,5% N2. Een lage concentratie niet-condenseerbare gassen, maar procescondities zorgden ervoor dat uiteindelijk 10% niet kon condenseren. Met een 100% waterdamp was dat wel mogelijk geweest.
De berekende wisselaar is 3 meter lang, is onder een hoek van 3° geïnstalleerd t.b.v. een goede condensaat afloop, en heeft om condensaat en damp te scheiden een aparte aansluiting voor het condensaat en resterende damp.
